通过功图仪地面示功图，高效、准确对油井动液面、产液量进行在线实时计算、预测抽油机泵工作状态，替代传统使用液面仪测量油井动液面、优化设备生产安全，降低井生产设备成本、增加设备使用寿命。

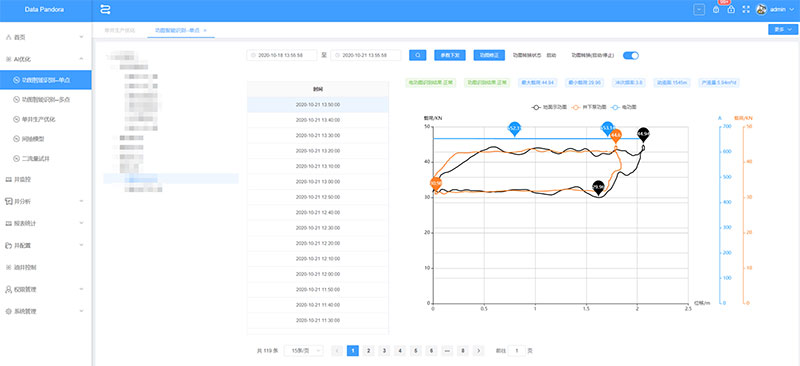

（一）智能识别

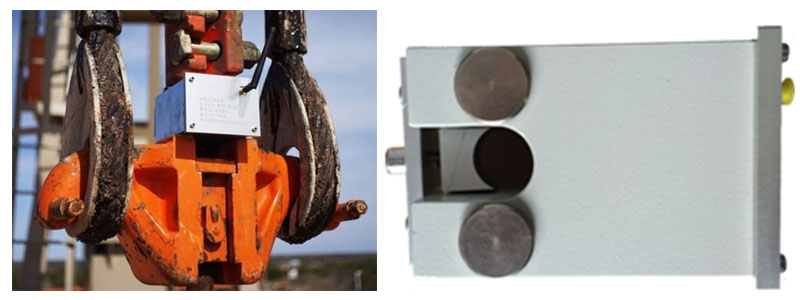

潘公司自主研发的功图测试仪，同步信号采集，避免信号不同步导致失真。由功图测试仪采集到的功图信号，提取出示功图图形以及示功图的各项特征，通过基于深度学习与机器学习多种算法融合的抽油机示功图智能识别模块，识别出抽油机泵的当前工况，并对异常工况进行实时预警。本模块中示功图正常与异常智能识别的准确率为96%，示功图多种工况的智能识别准确率为85.6%。

（二）功图修正

用户认为当前的功图识别结果不正确，可手动将当前的识别结果修正为自己正确的结果 ，并提交修改。

用户认为当前的功图类型未包含在17种工况类型内，可输入正确的功图类型，并提交修改。

功图计产和动液面图片

• 功图仪实时在线测量动液面，替代液面仪降低生产设备成本12000(元/井)。

• 功图仪实时在线监测工况，降低人工成本，支持17种工况类型自动识别，降低人工成本5000(元/井/年)

• 功图计产，可实时计量单井产量，帮助用户优化油层管理及生产措施，提高油井采收率，增加生产收益。

• 功图智能识别技术参数

• 功图智能识别准确率——大于95%

• 功图智能识别报警响应时间——小于3秒

• 功图智能识别预测动液面探测精度——小于50米

• 功图智能识别预测产液量精度——小于10%

• 功图智能识别工况种类数量——大于16类
